Tại sao việc lựa chọn vòng bi lại quan trọng trong máy nén?

Trong lĩnh vực máy quay, rất ít bộ phận chịu nhiều trách nhiệm—về mặt nghĩa đen và chức năng—như ổ trục. Khi cuộc thảo luận thu hẹp lại về máy nén, tầm quan trọng của bộ phận tưởng chừng như nhỏ bé này sẽ nhân lên theo cấp số nhân. Máy nén biến đổi năng lượng cơ học thành năng lượng chất lỏng, thường ở áp suất cao, nhiệt độ cao và chu kỳ làm việc kéo dài. Trọng tâm của quá trình này nằm ở ổ trục máy nén , một bộ phận chính xác không chỉ quyết định sự tự do quay mà còn cả sự căn chỉnh, kiểm soát độ rung và tuổi thọ mỏi. Việc chọn sai ổ trục không chỉ khiến nó bị mòn sớm; nó có nguy cơ thất bại thảm hại, thời gian ngừng hoạt động ngoài kế hoạch và các mối nguy hiểm về an toàn. Do đó, việc hiểu tại sao việc lựa chọn vòng bi lại quan trọng trong máy nén không phải là một vấn đề kỹ thuật phức tạp—nó là một điều cần thiết trong vận hành.

Vai trò cơ bản của vòng bi trong máy nén

Trước khi phân tích các tiêu chí lựa chọn, người ta phải đánh giá cao những gì vòng bi đạt được bên trong máy nén. Đơn giản nhất, ổ trục hỗ trợ trục quay đồng thời giảm thiểu ma sát. Tuy nhiên, trong máy nén, nhu cầu ngày càng tăng. Trục mang các cánh quạt, rôto hoặc các bộ phận cuộn để nén khí hoặc hơi. Các thành phần này tạo ra lực hướng tâm và hướng trục, đôi khi đồng thời. Do đó, ổ trục máy nén phải quản lý:

• Tải xuyên tâm (vuông góc với trục trục)
• Tải lực đẩy (song song với trục trục)
• Sai lệch từ sự giãn nở nhiệt hoặc dung sai sản xuất
• Tốc độ quay cao (từ hàng trăm đến hàng chục nghìn vòng/phút)
• Điều kiện bôi trơn thay đổi (ngập dầu, không dầu hoặc bôi trơn bằng chất làm lạnh)

Nếu không có ổ trục được lựa chọn phù hợp, ma sát sẽ tăng lên, nhiệt tích tụ và độ hở thay đổi. Trong máy nén không dầu, thách thức càng lớn vì vòng bi phải hoạt động mà không có màng bôi trơn truyền thống. Trong máy nén lạnh, khả năng tương thích hóa học với chất làm lạnh và dầu trở nên tối quan trọng. Do đó, việc lựa chọn ổ trục máy nén ảnh hưởng trực tiếp đến hiệu quả sử dụng năng lượng, mức độ tiếng ồn, dấu hiệu rung và chu kỳ đại tu.

Hậu quả chính của việc lựa chọn vòng bi kém

Khi các kỹ sư bỏ qua các sắc thái lựa chọn vòng bi, một số dạng lỗi sẽ xuất hiện. Mỗi hình phạt đều có hình phạt hoạt động và tài chính riêng biệt.

Ngoài những lỗi rời rạc này, việc lựa chọn kém sẽ làm giảm hiệu suất thể tích. Khi ổ trục cho phép chạy xuyên tâm quá mức, khe nén sẽ mở rộng, gây rò rỉ khí bên trong. Một máy nén đã từng cung cấp lưu lượng định mức có thể âm thầm mất 5–15% công suất, bị che lấp bởi các biến số bảo trì khác. Tương tự như vậy, hoạt động dọc trục vượt quá thông số kỹ thuật sẽ làm thay đổi vị trí rôto so với các ống xoắn cố định hoặc tấm cuối, điều chỉnh tỷ số nén một cách linh hoạt. Những tổn thất hiệu suất nhỏ này tích tụ thành lãng phí năng lượng đáng kể trong nhiều tháng.

Đặc tính tải Xác định cấu trúc vòng bi

Mỗi máy nén hoạt động theo một cấu hình tải cụ thể. Máy nén pittông tạo ra tải xung cao vì mỗi hành trình piston tạo ra sự thay đổi mô-men xoắn. Máy nén cuộn và trục vít cung cấp tải mượt mà hơn nhưng vẫn thay đổi theo chu kỳ do buồng nén không liên tục. Ngược lại, máy nén ly tâm tạo ra tải hướng tâm ổn định, tốc độ cao nhưng cũng có lực đẩy đáng kể do chênh lệch áp suất giữa các cánh quạt.

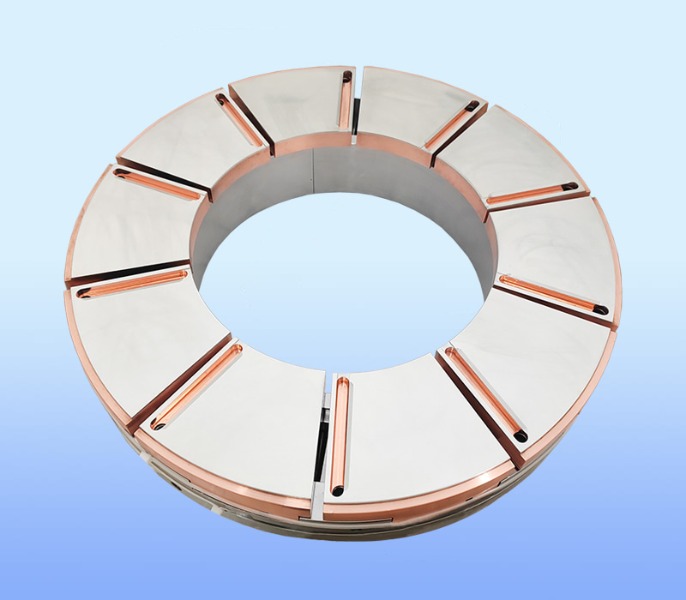

Đối với các ứng dụng chuyển động tịnh tiến, ổ trục máy nén phải chịu được tải va đập. Vòng bi lăn với các bộ phận lăn dày hơn hoặc các loại thép chuyên dụng trở nên cần thiết. Trong máy nén trục vít, các rôto ghép đôi tạo ra cả lực hướng tâm và lực hướng trục; do đó, vòng bi tiếp xúc góc hoặc vòng bi côn là phổ biến. Máy ly tâm thường sử dụng vòng bi có đệm nghiêng để hỗ trợ hướng tâm và vòng bi chặn tác động kép để điều khiển hướng trục. Việc chọn loại ổ trục không phù hợp với tính chất tải trọng—ví dụ: sử dụng ổ bi rãnh sâu trong môi trường có độ va đập cao—sẽ đẩy nhanh quá trình làm lõm rãnh lăn và nứt vỡ vi mô.

Hạn chế về tốc độ và nhiệt độ

Tốc độ không chỉ đơn thuần là về xếp hạng RPM. Nó liên quan đến hệ số tốc độ giới hạn của ổ trục, phụ thuộc vào độ nhớt của chất bôi trơn, thiết kế lồng và khả năng tản nhiệt. Máy nén tốc độ cao, chẳng hạn như máy nén được sử dụng trong bộ máy nén-tăng áp, yêu cầu vòng bi chính xác với vòng cách nhẹ (nhựa phenolic, PEEK hoặc đồng thau). Vòng cách bằng thép dập tiêu chuẩn có thể biến dạng dưới lực ly tâm, gây ra sự mất ổn định của vòng cách và sau đó là con lăn bị lệch.

Nhiệt độ áp đặt một bộ lọc khác. Nén làm nóng khí; nhiệt di chuyển đến trục và ổ trục. Ổ trục máy nén hoạt động liên tục ở nhiệt độ 120°C yêu cầu khe hở bên trong khác (C3 hoặc C4) so ​​với ổ trục hoạt động ở 70°C. Bỏ qua sự giãn nở nhiệt có nguy cơ bị kẹt vòng bi khi trục nở ra nhiều hơn vỏ. Ngược lại, khe hở quá lớn trong máy nén chạy nguội sẽ dẫn đến rung động quá mức và phân bổ tải kém. Hơn nữa, nhiệt độ cao làm suy giảm chất bôi trơn tiêu chuẩn và giảm độ dày màng dầu. Đối với máy nén sử dụng chất làm lạnh hydrocarbon, vật liệu ổ trục phải chống lại sự tấn công hóa học từ các sản phẩm phụ có tính axit được tạo ra khi vận hành ở nhiệt độ cao.

Chiến lược bôi trơn và khả năng tương thích vòng bi

Bôi trơn là huyết mạch của bất kỳ ổ trục lăn hoặc trượt nào. Trong máy nén, chất bôi trơn có hai vai trò: làm mát và làm kín. Máy nén trục vít ngập dầu luân chuyển một lượng lớn dầu mang đi nhiệt nén và bịt kín các khe hở của rôto. Dầu cũng bôi trơn ổ trục máy nén. Tuy nhiên, loại dầu tương tự có thể chứa các mảnh vụn dạng hạt do tiếp xúc với rôto hoặc do lão hóa. Vòng bi trong những môi trường này cần được tăng cường khả năng chịu đựng mảnh vụn—do đó, hình dạng bên trong được sửa đổi hoặc các rãnh lăn cứng lại.

Máy nén không dầu loại bỏ dầu khỏi buồng nén nhưng vẫn cần bôi trơn ổ trục. Thông thường, vòng bi bôi trơn bằng mỡ được tách ra khỏi vùng nén thông qua vòng đệm hoặc khớp nối từ. Ở đây, việc lựa chọn ổ trục máy nén phải tính đến khoảng thời gian thay dầu mỡ, tuổi thọ của dầu mỡ ở nhiệt độ vận hành và khả năng chống lại sự xâm nhập của khí trong quá trình xử lý nếu vòng đệm bị xuống cấp. Đối với máy nén lạnh, chất bôi trơn ổ trục là hỗn hợp chất làm lạnh và dầu. Hỗn hợp có độ nhớt thấp yêu cầu vòng bi có bề mặt hoàn thiện hoặc lớp phủ đặc biệt (ví dụ: DLC hoặc phốt phát) để ngăn chặn sự tiếp xúc giữa kim loại với kim loại trong quá trình khởi động hoặc điều kiện nhất thời.

Bảng dưới đây tóm tắt các cân nhắc lựa chọn dựa trên bôi trơn:

Cái giá của việc bỏ qua tính toán tuổi thọ vòng bi

Các nhà sản xuất vòng bi cung cấp các tính toán tuổi thọ tiêu chuẩn (L10, L10h) dựa trên định mức tải trọng động và tải trọng tương đương. Tuy nhiên, nhiều lỗi máy nén phát sinh do áp dụng các xếp hạng này mà không điều chỉnh hệ thống. Ổ trục máy nén có thể chịu tải thay đổi do dao động áp suất hút, xung xả hoặc thỉnh thoảng bị trượt chất lỏng. Việc áp dụng trực tiếp các công thức cuộc sống ở trạng thái ổn định sẽ đánh giá thấp sự mệt mỏi thực tế. Hơn nữa, việc tính toán tuổi thọ giả định rằng việc bôi trơn và căn chỉnh sạch sẽ—các điều kiện hiếm khi được duy trì trong quá trình vận hành tại hiện trường.

Lựa chọn thông minh kết hợp các yếu tố an toàn: tăng gấp 2 đến 3 lần tuổi thọ cần thiết cho các máy nén quan trọng, đặc biệt là trong các ngành công nghiệp chế biến liên tục (lọc dầu, nhà máy hóa chất, truyền tải khí). Ngoài ra, việc điều chỉnh tuổi thọ đối với ô nhiễm (sử dụng hệ số điều chỉnh tuổi thọ a2 và a3 theo ISO 281) là rất cần thiết. Việc chọn ổ trục chỉ dựa trên mức tải trọng cơ bản mà không xem xét tỷ lệ độ nhớt vận hành (κ) và mức độ nhiễm bẩn (ηc) sẽ dẫn đến hỏng hóc sớm mà các kỹ thuật viên thường chẩn đoán nhầm là vấn đề về chất lượng dầu.

Độ rung, tiếng ồn và độ ổn định của hệ thống

Vòng bi ảnh hưởng đến âm thanh của máy nén và độ ổn định cơ học. Khe hở bên trong lỏng lẻo cho phép trục quay quanh khe hở ổ trục, tạo ra rung động không đồng bộ. Trong máy nén ly tâm tốc độ cao, chuyển động quỹ đạo này có thể gây ra sự mất ổn định động lực cánh quạt, gây ra xoáy hoặc roi do chất lỏng gây ra. Những hiện tượng đó đồng thời làm hỏng phớt, cánh quạt và vòng bi. Ngược lại, tải trước quá mức trong vòng bi tiếp xúc góc làm tăng độ cứng nhưng giảm giảm xóc, truyền nhiều rung động tần số cao hơn đến vỏ và đường ống được kết nối.

Đối với máy nén pittông, ổ trục máy nén phải quản lý các tải xen kẽ mà không phát tác dụng hướng tâm quá mức, nếu không tải trọng bên piston sẽ gây ra mài mòn xi lanh. Ổ đĩa tốc độ thay đổi (VSD) làm phức tạp thêm vấn đề. Vòng bi phải hoạt động trong một phạm vi tốc độ, tránh tần số tự nhiên của hệ thống ổ trục. Ổ trục hoạt động êm ở tốc độ 1500 vòng/phút có thể cộng hưởng ở tốc độ 2400 vòng/phút, làm tăng tốc độ mòn của lồng. Do đó, việc lựa chọn không chỉ liên quan đến xếp hạng tải trọng tĩnh mà còn liên quan đến phân tích giá trị riêng của hệ thống ổ trục rôto đã lắp ráp.

Chiến lược bảo trì và khả năng tiếp cận

Không có sự chịu đựng nào tồn tại mãi mãi. Nhưng sự lựa chọn quyết định cách thức và thời điểm thay thế xảy ra. Một số thiết kế máy nén đặt vòng bi trong các vỏ tách rời, cho phép kiểm tra mà không cần tháo rời. Những loại khác—đặc biệt là máy nén có hộp số tích hợp—yêu cầu phải tháo rời hoàn toàn để thay thế một ổ trục máy nén đơn. Trong những trường hợp như vậy, việc lựa chọn vòng bi có tuổi thọ đã được chứng minh (ví dụ: vòng bi gốm lai) có thể phù hợp với chi phí trả trước cao hơn do tránh được thời gian ngừng hoạt động.

Các phương pháp bảo trì dự đoán—phân tích độ rung, theo dõi cặn dầu, đo nhiệt độ—tất cả đều phụ thuộc vào các chế độ hư hỏng vòng bi. Việc lựa chọn vòng bi có mức độ hư hỏng đã biết (ví dụ: nứt vỡ dần dần hay gãy lồng đột ngột) cho phép người vận hành lập kế hoạch can thiệp. Các chế độ hỏng hóc nghiêm trọng không được chấp nhận trong các máy nén phục vụ không khí dược phẩm vô trùng hoặc hệ thống không khí dụng cụ lọc dầu, nơi việc tắt máy đột ngột gây nguy hiểm cho sản xuất hoặc an toàn. Do đó, việc lựa chọn ổ trục bao gồm việc lựa chọn các đặc điểm chế độ hư hỏng, không chỉ khả năng chịu tải và tốc độ.

Kết luận: Lựa chọn như một quyết định chiến lược

Việc lựa chọn vòng bi trong máy nén không thể là điều cần suy nghĩ lại. Đó là một quyết định chiến lược ảnh hưởng đến mức tiêu thụ năng lượng, độ tin cậy, tần suất bảo trì và tổng chi phí sở hữu. Vòng bi máy nén nằm ở điểm giao nhau của tải trọng cơ học, điều kiện nhiệt, hóa chất bôi trơn và động lực vận hành. Sự không phù hợp ở bất kỳ tham số nào sẽ làm giảm hiệu suất; sự không phù hợp trong hai hoặc nhiều hơn đảm bảo thất bại.

Các kỹ sư và chuyên gia bảo trì phải vượt ra ngoài các danh mục vòng bi chung chung. Họ phải phân tích quang phổ tải, quá độ nhiệt, nguồn ô nhiễm và các hạn chế tiếp cận. Họ phải tính toán không chỉ tuổi thọ L10 mà còn cả tuổi thọ của chất bôi trơn, điều chỉnh độ nhiễm bẩn và ngưỡng rung. Khi được thực hiện chính xác, ổ trục được chọn sẽ hoạt động êm ái, hiệu quả và có thể dự đoán được trong nhiều năm. Khi thực hiện kém, ổ trục sẽ trở thành liên kết yếu nhất—và máy nén đơn giản là không thể tạo ra các liên kết yếu.
