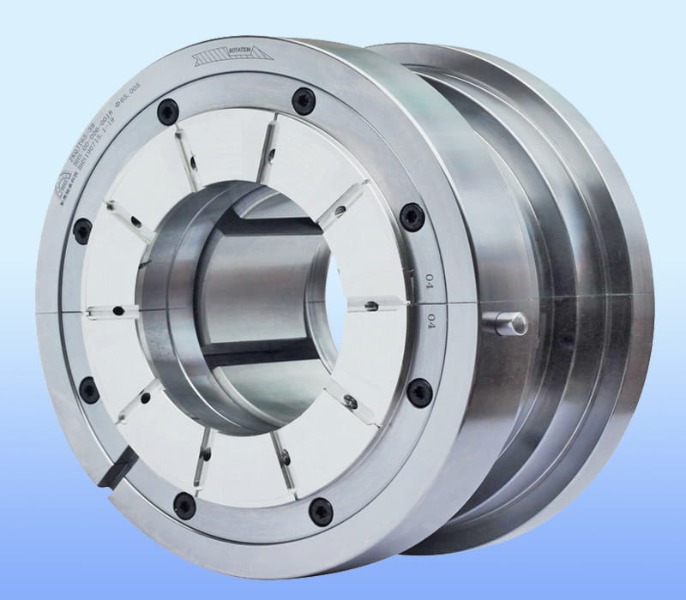

Tại sao vấn đề kiểm soát độ rung đối với vòng bi hộp số có độ chính xác cao?

Kiểm soát độ rung quyết định trực tiếp tuổi thọ vòng bi và độ chính xác của hộp số

Để có độ chính xác cao vòng bi hộp số , kiểm soát độ rung hiệu quả không phải là một lựa chọn mà là một điều cần thiết. Rung động quá mức làm giảm tuổi thọ của ổ trục tới 40% và trực tiếp gây ra lỗi định vị vượt quá 0,01mm trong các hệ thống chuyển động chính xác. Nếu không có khả năng giảm rung nghiêm ngặt thì ngay cả dung sai sản xuất cấp nanomet cũng không còn phù hợp trong vòng vài tháng hoạt động.

Độ rung làm suy giảm vòng bi hộp số có độ chính xác cao như thế nào

Rung động gây ra ba cơ chế hỏng hóc chính trong vòng bi hộp số: hiện tượng đóng cặn giả, ăn mòn gây khó chịu và nứt vỡ do mỏi. Mỗi cơ chế trực tiếp làm xói mòn độ chính xác của vị trí và tính nhất quán của mô-men xoắn.

Hiện tượng đóng cặn giả xảy ra ở biên độ rung thấp tới 0,5 µm , tạo ra các mặt phẳng mài mòn làm tăng biến thiên mômen quay thêm 15-25%. Đối với các ứng dụng chính xác như khớp robot hoặc bàn quay CNC, điều này dẫn đến phản ứng dữ dội không thể chấp nhận được.

Ví dụ trường hợp: Trong hộp số trục chính gia công tốc độ cao, việc giảm độ rung của vỏ ổ trục từ 2,8 mm/s xuống 0,9 mm/s đã tăng thời gian duy trì độ chính xác của ổ trục từ 800 giờ lên hơn 3.500 giờ.

Các nguồn rung quan trọng trong hệ thống ổ trục hộp số

Xác định và định lượng các nguồn rung là bước có thể thực hiện được đối với bất kỳ thiết kế hộp số chính xác nào. Bảng dưới đây xếp hạng các nguồn phổ biến theo dải tần số và mức độ nghiêm trọng.

• Lỗi chia lưới bánh răng (nguồn chiếm ưu thế) – chiếm 55-70% tổng năng lượng rung của ổ lăn ở tần số đi qua răng (điển hình là 500 Hz – 5 kHz).
• Mang mương lượn sóng – tạo ra rung động ở tần số chuyền bóng; biên độ sóng trên 0,2 µm gây ra gợn sóng mô-men xoắn có thể phát hiện được trong hộp số chính xác.
• Trục mất cân bằng và sai lệch – tạo ra rung động tần số quay 1X; thậm chí sự mất cân bằng dư 0,5 gam-mm cũng làm tăng tải trọng động của ổ trục lên 18%.
• Cộng hưởng nhà ở – khuếch đại độ rung của ổ trục theo hệ số 3-10 nếu tần số tự nhiên trùng với sóng hài của lưới bánh răng.

Hướng dẫn hữu ích: Đo tốc độ rung (mm/s RMS) tại các vị trí vỏ ổ trục. Đối với hộp số có độ chính xác cao, giá trị mục tiêu phải dưới 1,0 mm/s đối với tần số 10-1000 Hz và dưới 0,5 mm/s trên 1 kHz.

Lợi ích định lượng của việc kiểm soát độ rung được tối ưu hóa

Việc thực hiện các chiến lược kiểm soát độ rung có mục tiêu mang lại những cải tiến có thể đo lường được về hiệu suất ổ trục hộp số. Dữ liệu sau đây được lấy từ các thử nghiệm có kiểm soát trên hộp số hành tinh chính xác (loại phản ứng dữ dội P0).

• Cải thiện độ chính xác định vị: Giảm độ rung từ 2,5 mm/s xuống 0,8 mm/s làm giảm sai số truyền góc từ 0,8 arcmin xuống 0,2 arcmin.
• Kéo dài tuổi thọ vòng bi L10: Cứ giảm 50% biên độ rung sẽ tăng tuổi thọ mỏi tính toán thêm 200% (mối quan hệ hàm mũ).
• Giảm tiếng ồn: Kiểm soát độ rung của mương vòng bi dưới 0,3 mm/s giúp giảm tiếng ồn có thể nghe được của hộp số xuống 8-12 dB(A), rất quan trọng đối với tự động hóa y tế hoặc phòng thí nghiệm.
• Độ ổn định nhiệt: Độ rung thấp hơn làm giảm nhiệt do ma sát gây ra; nhiệt độ vòng bi giảm 6-10°C ở tốc độ 10.000 vòng/phút, ngăn chặn sự xuống cấp của chất bôi trơn.

Các phương pháp thực tế để kiểm soát độ rung trong vòng bi hộp số có độ chính xác cao

1. Lựa chọn vòng bi và tối ưu hóa tải trước

Chọn vòng bi tiếp xúc góc có cấp độ P4 (ABEC-7) trở lên cho hộp số chính xác. Vòng bi P4 hạn chế độ gợn sóng của mương xuống dưới 0,13 µm, trực tiếp giảm rung động tần số cao. Áp dụng tải trước nhẹ (2-5% định mức tải động) để loại bỏ khe hở bên trong mà không tạo ra nhiệt quá mức. Tải trước làm giảm tốc độ rung của vòng bi từ 30-45% so với vận hành khe hở.

2. Dung sai lắp vỏ và trục

Sử dụng các khớp nối chống nhiễu (j5 đến k6 cho trục, P7 cho vỏ) trong các ứng dụng chính xác. Khe hở vừa khít 5 µm làm tăng độ rung của ổ trục lên 120% do biến dạng rãnh lăn khi chịu tải. Đối với vòng bi thép trong vỏ nhôm, thiết kế giãn nở nhiệt – mức cho phép vừa khít là 10-15 µm ở 20°C duy trì khả năng kẹp thích hợp ở nhiệt độ vận hành.

3. Tích hợp giảm xóc kết cấu

Tích hợp giảm chấn lớp ràng buộc (CLD) trên vỏ ổ trục hoặc vỏ hộp số. Một lớp nhớt đàn hồi 1,5 mm được kẹp giữa các lớp vỏ thép giúp giảm 70-85% đỉnh rung cộng hưởng mà không làm tăng khối lượng đáng kể. Đối với các ứng dụng trang bị thêm, hãy sử dụng các ống bọc polyme có độ giảm chấn cao (hệ số tổn thất >0,8) giữa vòng ngoài ổ trục và vỏ.

4. Lựa chọn chất bôi trơn để giảm rung

Dầu tổng hợp có độ nhớt cao (ISO VG 68-150) với các chất phụ gia bám dính giúp giảm chấn màng giúp hấp thụ các rung động vi mô. Trong các thử nghiệm, việc chuyển từ tiêu chuẩn ISO VG 46 sang VG 150 tổng hợp đã giảm biên độ rung ổ trục xuống 22% tại 3000 vòng/phút. Tuy nhiên, hãy đảm bảo đủ lưu lượng – đối với hộp số có độ chính xác cao (>8000 vòng/phút), hãy sử dụng ISO VG 32-46 với các chất phụ gia chống mài mòn để cân bằng giảm chấn và tản nhiệt.

Xác thực: Giới hạn rung cho các lớp chính xác khác nhau

Bảng sau đây cung cấp các tiêu chí chấp nhận rung động thực tế cho vòng bi hộp số dựa trên các yêu cầu về độ chính xác của ứng dụng. Các giá trị này được đo tại vỏ ổ trục theo ba trục trực giao.

• Siêu chính xác (robot quang học/y tế): Dưới 0,5 mm/s RMS (10-2000 Hz) – độ lệch vòng bi <2 µm
• Độ chính xác cao (CNC/máy công cụ): 0,5-1,2 mm/s RMS – độ đảo ổ bi <5 µm
• Độ chính xác tiêu chuẩn công nghiệp: 1,2-2,5 mm/s RMS – độ đảo ổ trục <10 µm
• Ngưỡng hành động: RMS vượt quá 3,0 mm/s cần phải kiểm tra hoặc thay thế ổ trục ngay lập tức

Lưu ý quan trọng: Những giới hạn này chỉ áp dụng với tải và tốc độ vận hành bình thường. Trong các điều kiện nhất thời (khởi động, phanh, tải sốc), mức đỉnh tạm thời lên tới 2× giới hạn có thể được chấp nhận nếu thời lượng dưới 100 mili giây.
